煤礦井下-智能排水系統

您的當前位置：首頁 > 煤礦井下-智能排水系統

煤礦井下智能排水系統

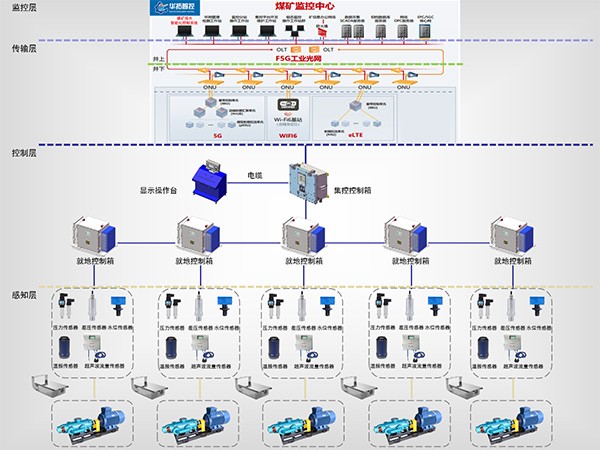

系統架構

系統架構

礦井排水系統承擔著排出井下涌水的重要任務，是保證礦井安全生產的關鍵環節。排水系統各種設備能否安全、可靠、有效的運行，關系到整個礦井的生產與安全。

排水設備一般功率大，耗電量多，傳統排水只能靠人工手動控制泵的起停，無法利用排水設備與倉容，科學、合理的調度排水量與排水時間。因而傳統的礦井排水方式普遍存在能耗大、效率低、生產成本高的缺點。

礦用自動排水裝置是根據煤礦井下的實際情況，在原來的設施基礎上進行自動化改造，以使設備在無人職守的情況下自動運行和自我診斷的一套系統。

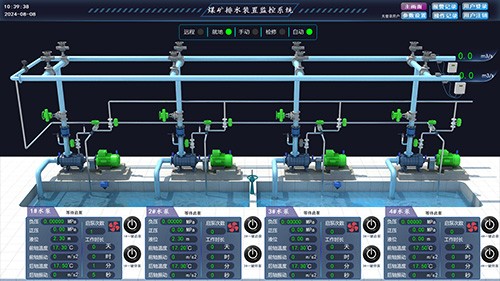

遠程集中控制和無人值守

在地面煤礦監控中心設置排水智能化控制系統地面監控上位機，通過其應用，地面可對井下排水系統進行遠程集中控制，對多個排水系統進行集中監測和控制，并能夠與礦山綜合管控平臺智能聯動，實現自動運行與無人值守。讓煤礦泵房可實現從“人工巡檢”到“智能自治”的跨越，成為智慧礦山的關鍵節點。主要功能如下。
  • 采集顯示報警

    采集顯示報警

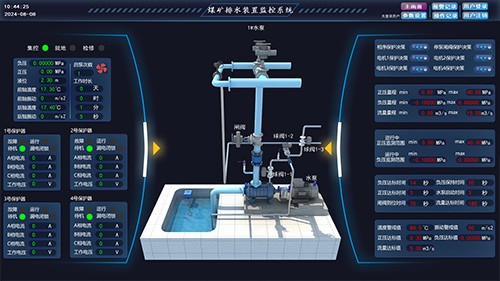

    水倉水位、流量、壓力(含管路壓力、真空泵負壓等)、設備溫度(水泵、電機繞組及軸承溫度)、設備振動(水泵、電機軸承振動)、電流、電壓、功率等模擬量采集、顯示及報警；水泵、閥門、真空泵狀態等開關量采集、顯示及報警；排水量、有功電量、水泵運行時間等累計量采集、顯示及報警。

  • 遠程控制

    遠程控制

    地面遠程控制，在地面進行水泵一鍵起停。

  • 參數設置

    參數設置

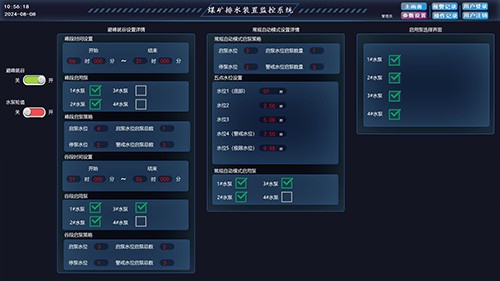

    傳感器量程設置，報警、保護閾值及阻尼時間設置，工序達標閾值及阻尼時間設置，保護投入設置。智能抽排控制策略參數設置，自動輪泵/倒泵參數設置，控制策略投入設置。

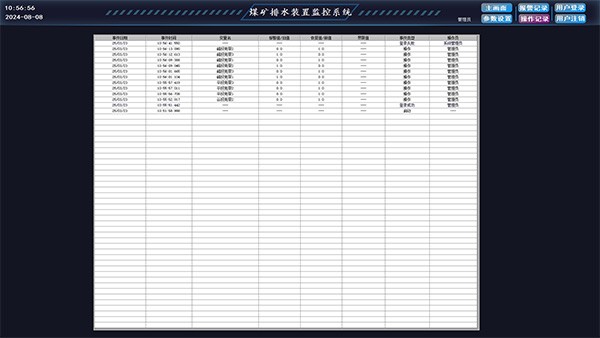

歷史數據查詢

  • 報警、保護記錄查詢 報警、保護記錄查詢
  • 操作記錄查詢 操作記錄查詢

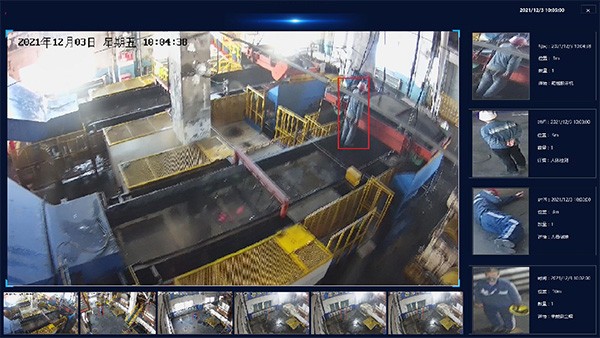

視頻聯動報警

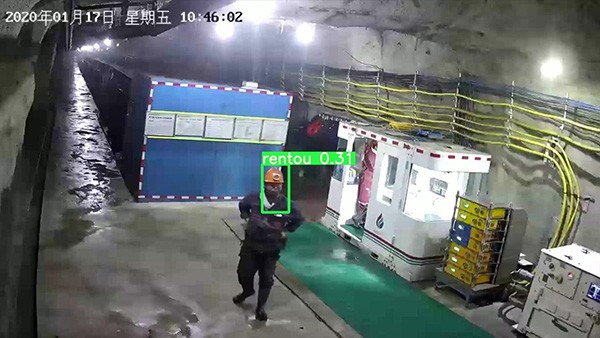

  • 人員入侵報警 人員入侵報警
  • 人員巡檢報警 人員巡檢報警
  • 水泵滴漏水報警 水泵滴漏水報警

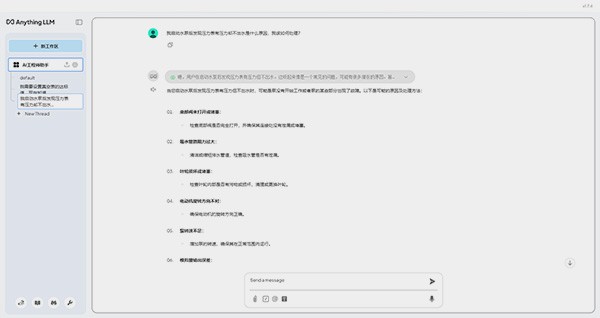

工程師助手

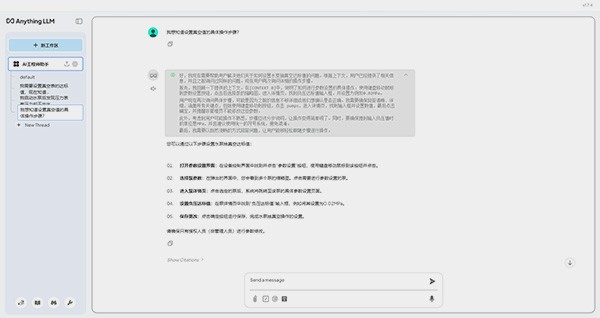

可部署基于DeepSeek訓練的工程師助手，即問即答，幫助客戶工程師高效獲取操作和維修指引。
  • 工程師助手
  • 工程師助手

其它功能

在線監測
排水壓力在線監測、排水流量在線監測，以及水泵及其驅動電機軸承溫度、振動及電機三相繞組溫度在線監測等。
數據自動采集、故障分析診斷及聯動預警
每臺水泵設置1臺就地控制箱自動采集傳感器數據，對數據進行故障分析診斷及聯動預警。
智能抽排
智能控制系統的集中控制箱可基于用電負荷、水倉水位、涌水量啟/停水泵，實現智能抽排。
自動輪換/倒泵
智能控制系統的集中控制箱可根據每臺水泵運行時長和故障狀態，實現自動水泵輪換和倒泵。

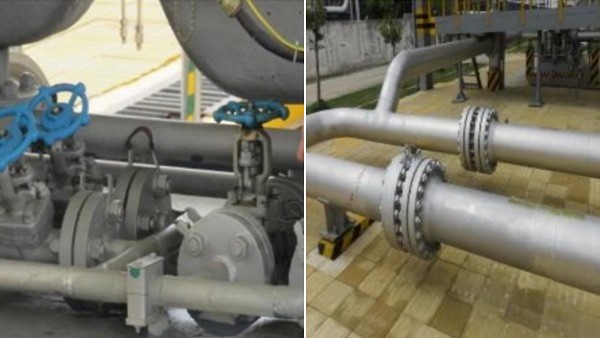

管網自動調配
智能控制系統的集中控制箱，通過壓力傳感器、流量計采集到的數據，對排水管路實時負荷均衡自動調配、故障應急自動調配。
泵效自動分析計算
智能控制系統的就地控制箱實時采集本臺水泵對應的實時水泵瞬時有功功率(或有功電能)，并將數據上傳給集中控制箱。
配備視頻監控系統
可在低照度條件下連續拍攝出多方位清晰圖像，并通過光纖接入附近的環網交換機，將圖像傳輸?shù)降孛姹O(jiān)控的視頻圖像AI智能分析及報警裝置進行分析及報警。
與水文監測系統的智能聯動
智能控制系統的集中控制箱具備以太網接口，可就近接入井下環網交換機，煤礦水文系統水文數據異常時，觸發排水裝置起停泵房水泵或進行聲光報警。

配置清單

水泵控制系統
序號 名稱 型號 數量
1 礦用隔爆兼本安型顯示箱 XJ24(A) 1
2 礦用本安型操作臺 TH24(A) 1
3 礦用隔爆兼本安型可編程控制箱 KXJ127(A) 1
4 礦用隔爆兼本安型可編程控制箱 KXJ660(A) 5
5 礦用本安型無線收發器 FWSF12(A) 5
6 礦用本安型無線溫度振動傳感器 GWZ85/20W(A) 20
7 礦用本安型壓力傳感器 GPD60(B) 5
8 礦用本安型差壓傳感器 GPD6(A) 5
9 礦用本安型超聲波水位傳感器 GUC10 2
10 礦用本安型投入式液位傳感器 GUY30(A) 2
11 礦用本安型超聲波流量傳感器 GLC250/500 3
12 礦用隔爆兼本安型超聲流量計 LJS650/200G 5
13 礦用隔爆兼本安型聲光報警器 KXB127 1
閥門電動控制裝置
1 礦用隔爆電動閘閥 DN300，PN25,ZB60-24(660) 15
2 礦用隔爆電動閘閥 DN250，PN25,ZBK60-24(660) 5

視頻監控系統
序號 名稱 型號 數量
1 礦用本安型球型攝像儀 KBA12Q 5
2 礦用澆封兼本安型直流穩壓電源 KDW127/12 5
3 視頻圖像AI智能分析及報警裝置 HTZK-PS-vAIDEV 1
引水裝置
序號 名稱 型號 數量
1 射流泵總成 ZPBZ（I）型，Pg=4.0MPa 5
2 真空泵 SK-3(雙泵含水箱) 1
3 礦用隔爆型電動球閥 DFB1-25/7 DN25 20
其他
序號 名稱 型號 數量
1 控制電纜及安裝輔料   1
地面監控
序號 名稱 型號 數量
1 工控機 IPC-610L 1
2 顯示器 27寸液晶顯示器 1
3 煤礦排水智能化控制系統軟件 ZPS660(A) 1
4 音響 R206BT 1
5 網絡錄像機/NVR DS-7916N-R4 1
